UAV LiDAR LiAir H600とLiDAR360ソフトウェアで建物モデリングを効率化する方法
GreenValley LiAir H600 UAV LiDARとLiDAR360ソフトウェアを活用し、都市測量、地形マッピング、AECワークフロー向けの建物モデリングを効率化します。
3Dリアリティモデリングに携わる人なら、おそらく一度は「建物モデルの個別化」という落とし穴にはまったことがあるでしょう。これは、各建物を手作業で分離し、輪郭を調整し、細部を一点ずつ修正するという非常に手間のかかる作業です。時間と労力、コストがかかり、場合によっては数日、さらには数週間を要することもあります。 しかし今では、UAV LiDARシステムのLiAirシリーズとLiDAR360ソフトウェアを組み合わせることで、モデリング効率をまったく新しいレベルへ引き上げることができます。時間と労力を削減するこのワークフローを、ステップごとにご紹介します。今日から活用できる実践的なスキルです！
1. データ取得
高精度なデータは、優れたモデリングの基盤です。次の2つの主要なデータセットを取得する必要があります。
① LiDAR点群

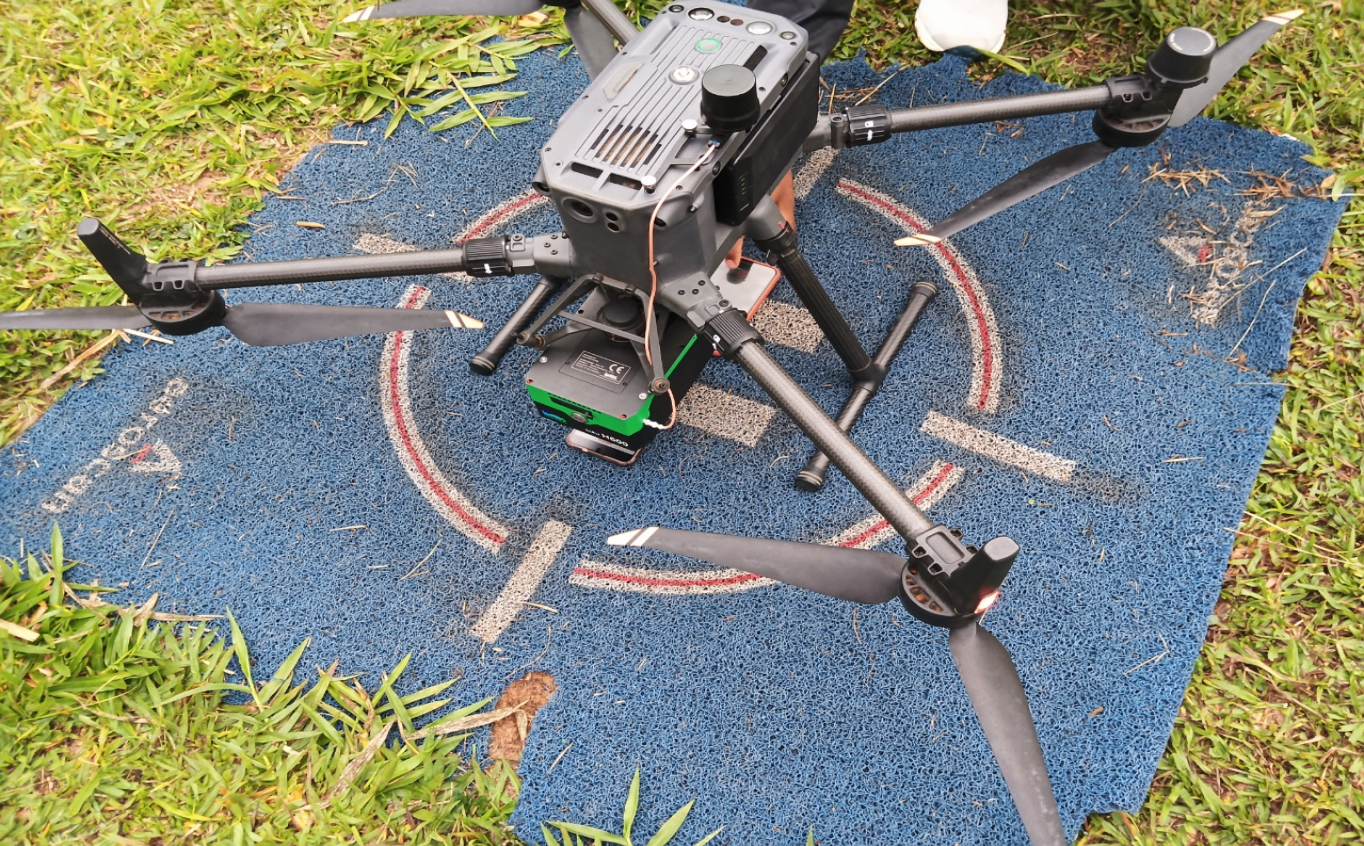

デバイス：LiAir H600 + DJI M350 手順： - a. LiAir H600をM350に取り付け、LiPlanアプリを開いて飛行計画画面に進みます。 - b. 飛行高度とオーバーラップ率を設定すると、ソフトウェアが飛行経路を自動生成します。 - c. UAVを離陸させ、計画されたルートに沿って飛行させます。
② 斜め撮影画像
LiDARが「骨格」を提供するものだとすれば、斜め撮影画像はリアルな表現に必要な「外皮」を与えます。 構成：DJI Zenmuse P1カメラ + Pilot2アプリ 主なパラメータ： - オーバーラップ率：進行方向80%、サイド方向70% - 飛行高度：必要な解像度に基づいて設定 - 測位：UAV RTKを有効にし、「固定解」が得られてから飛行を開始

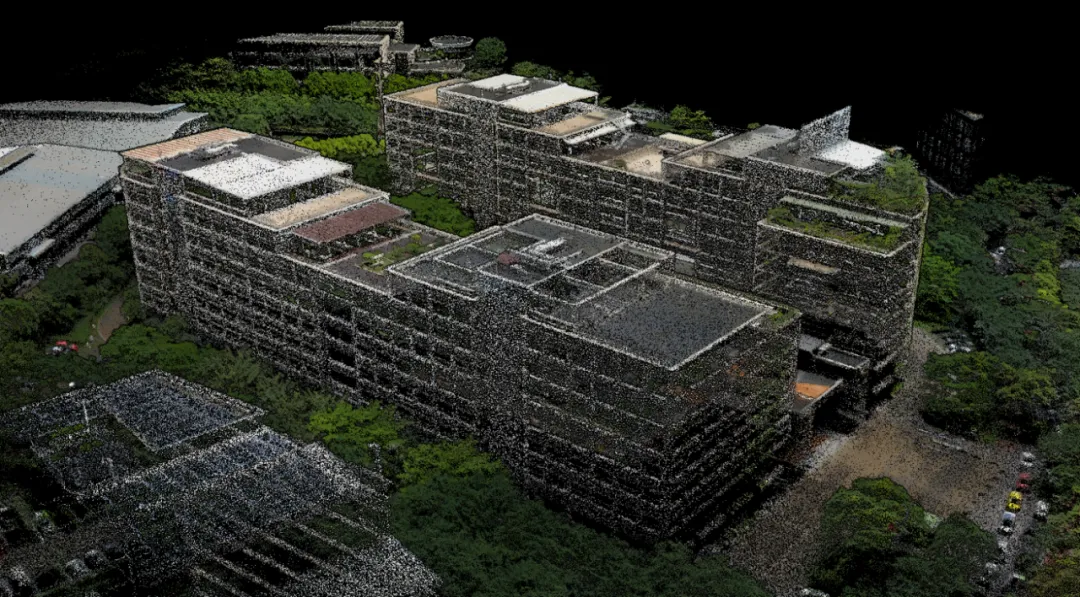

2. データ処理
現地でのデータ収集後、生データを使用可能な点群に変換します： - LiGeoreferenceを開く - 生データをインポートする - POS Process、Georeference、Smooth、Colorizaion（デフォルト設定）を選択する - Startをクリックする
3. 建物モデリング
煩雑な手作業なしで、点群から完全に編集可能な建物モデルを作成。

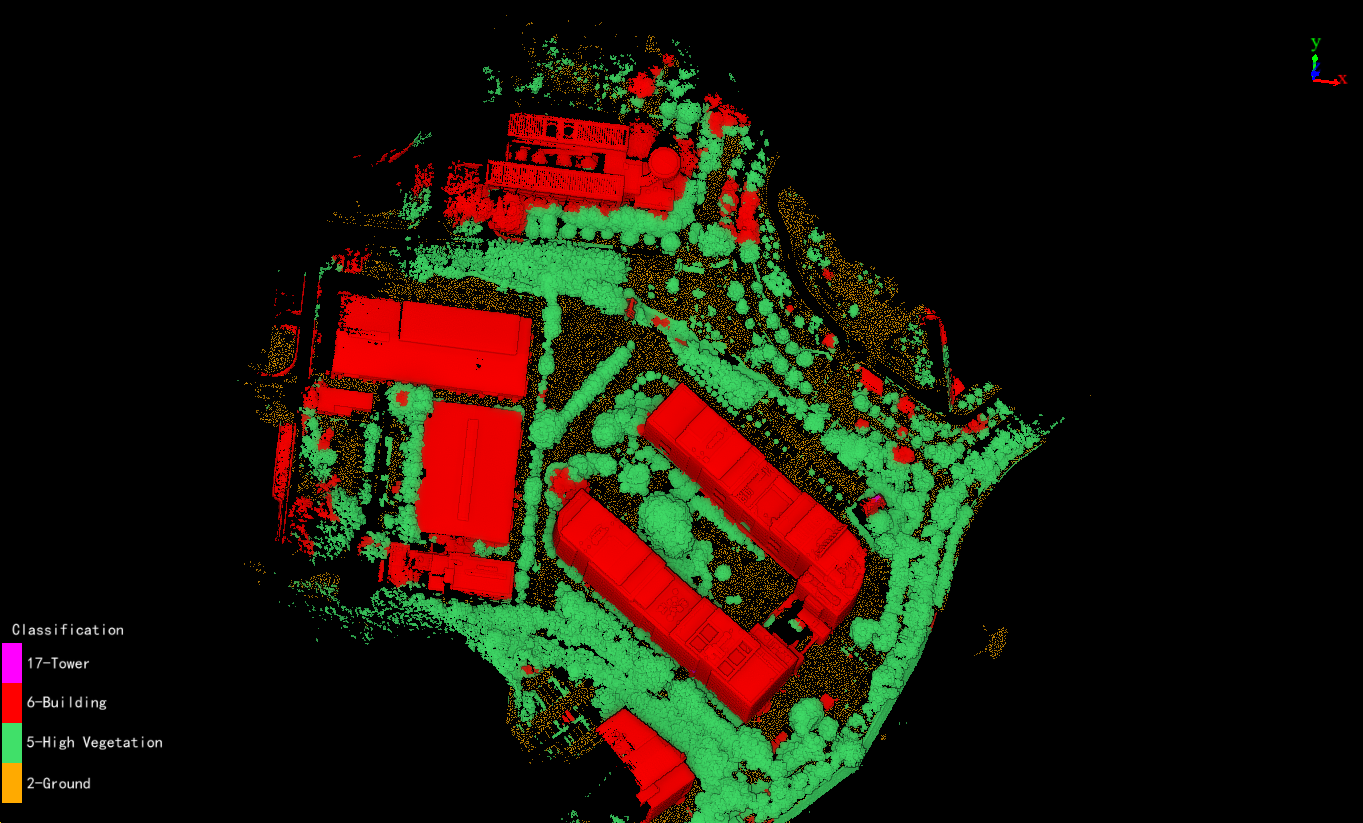

① 点群分類

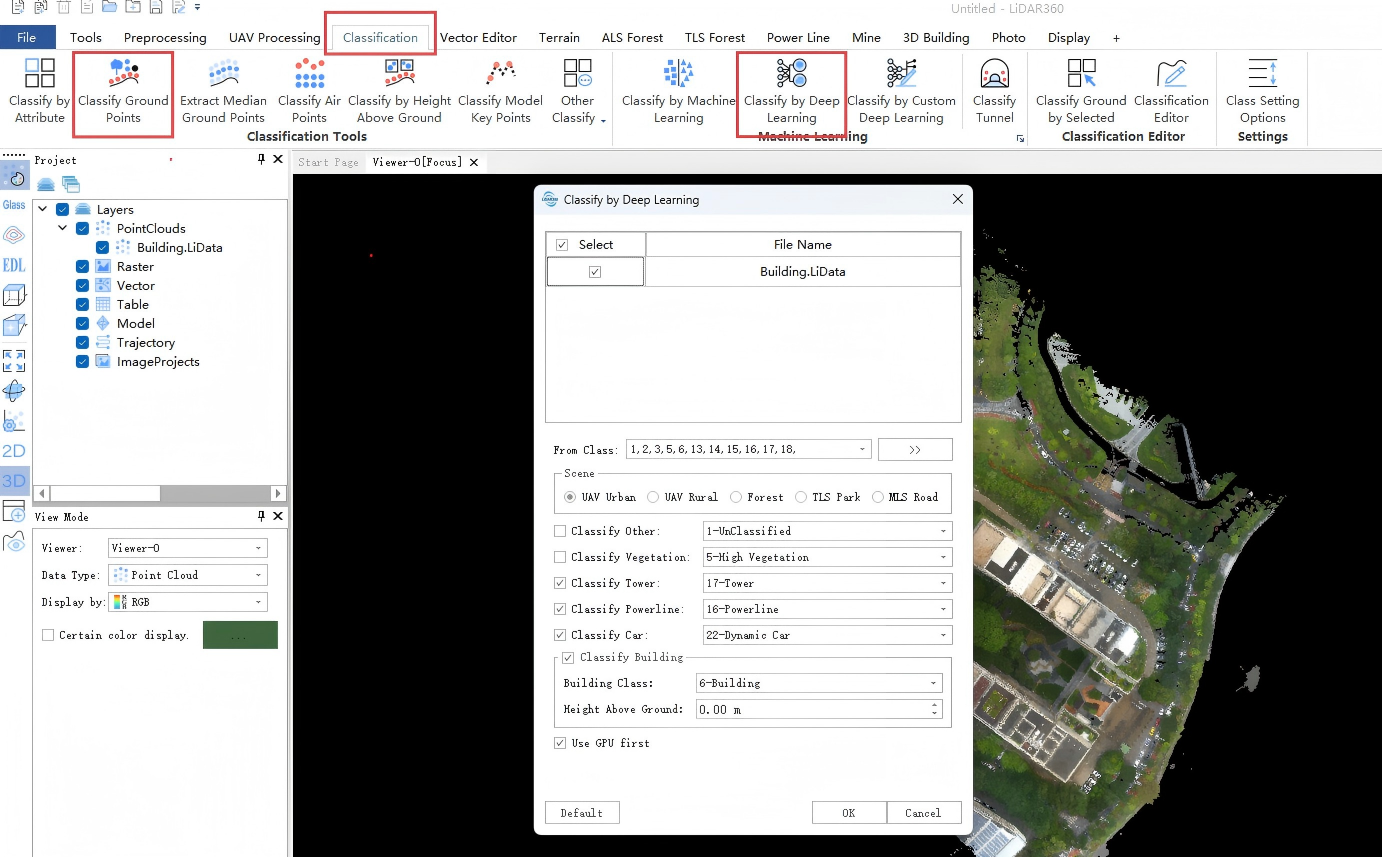

処理済みデータをLiDAR360の「Classification」モジュールにインポートします AI分類を開始します：「Classify Ground Points」（地上点と空中点を区別）+「Classify by Deep Learning」（建物を自動検出）

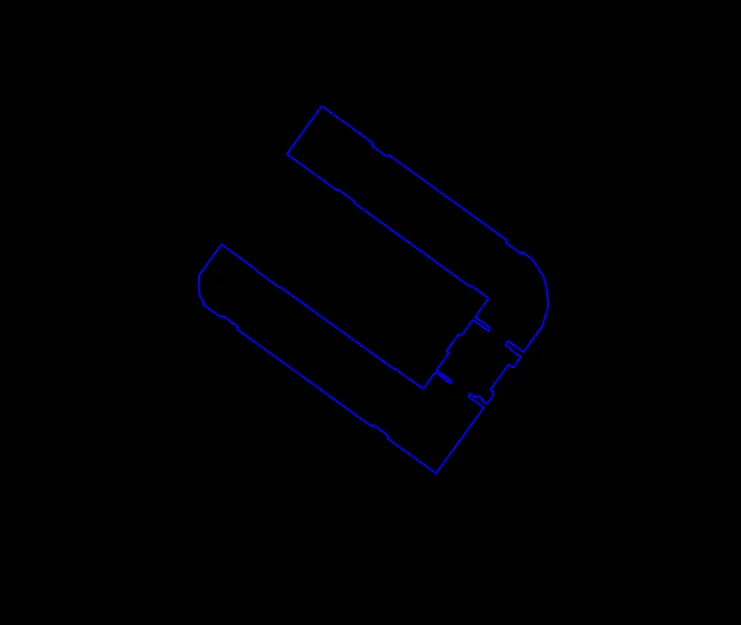

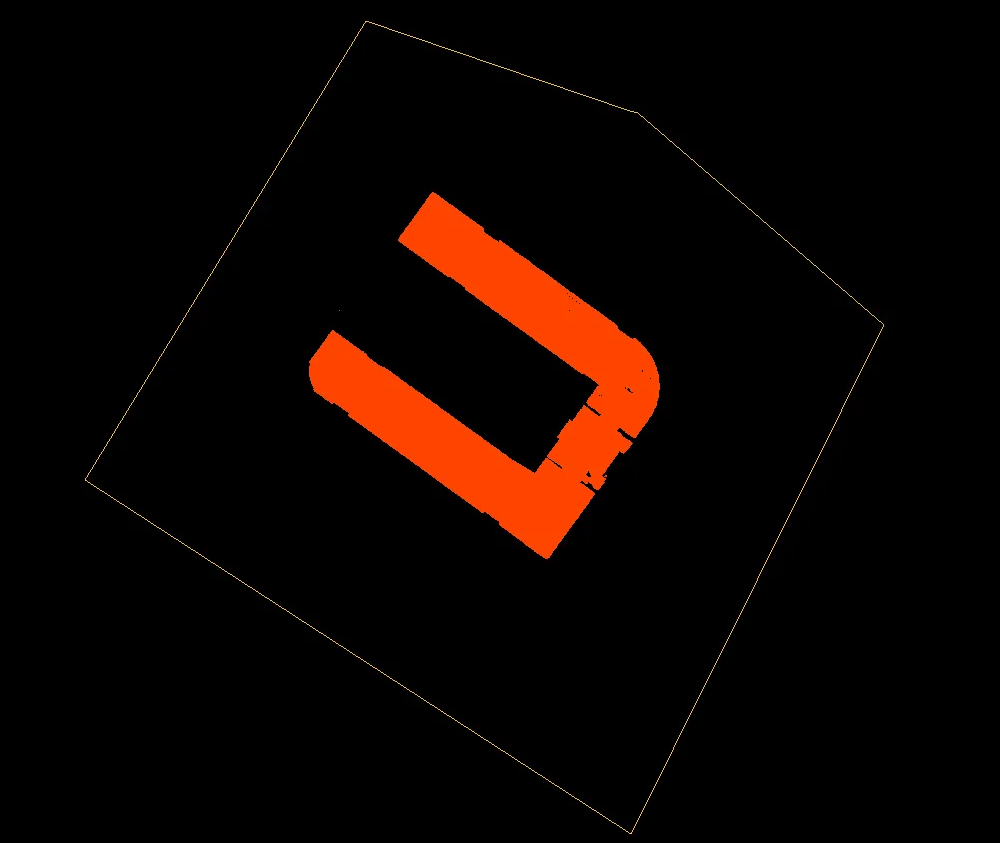

② 建物輪郭の抽出
- 「Vector Editing」に移動します - 「Extract Building Footprint」を使用し、対象を囲むようにボックスをドラッグして、ダブルクリックで完了します - LiDAR360が建物の輪郭を自動生成します

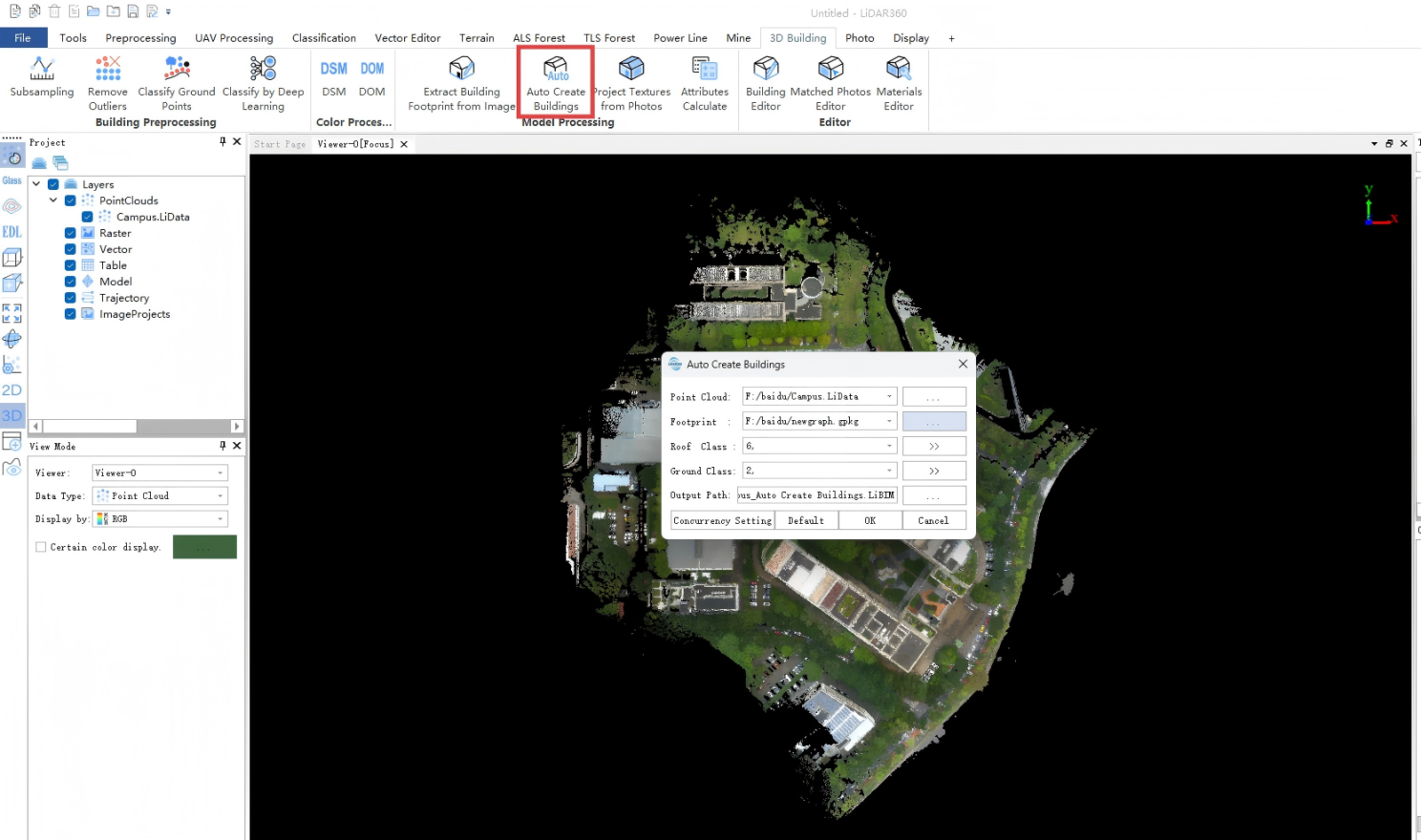

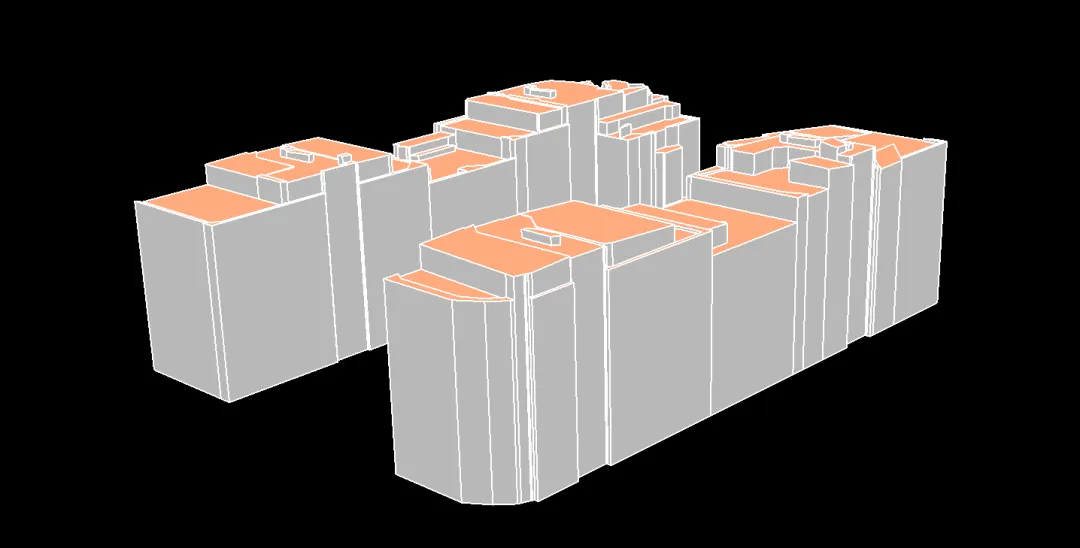

③ 建物モデルの作成
- 「3D Building」モジュールに切り替え、「Auto Create Buildings」をクリックします - LiDAR360が、分類済みの点群と抽出済みの建物フットプリントを自動的に読み込みます - 「Roof Class」と「Ground Class」を指定し、「Output Path」を設定します - 「OK」をクリックして建物モデルを生成します

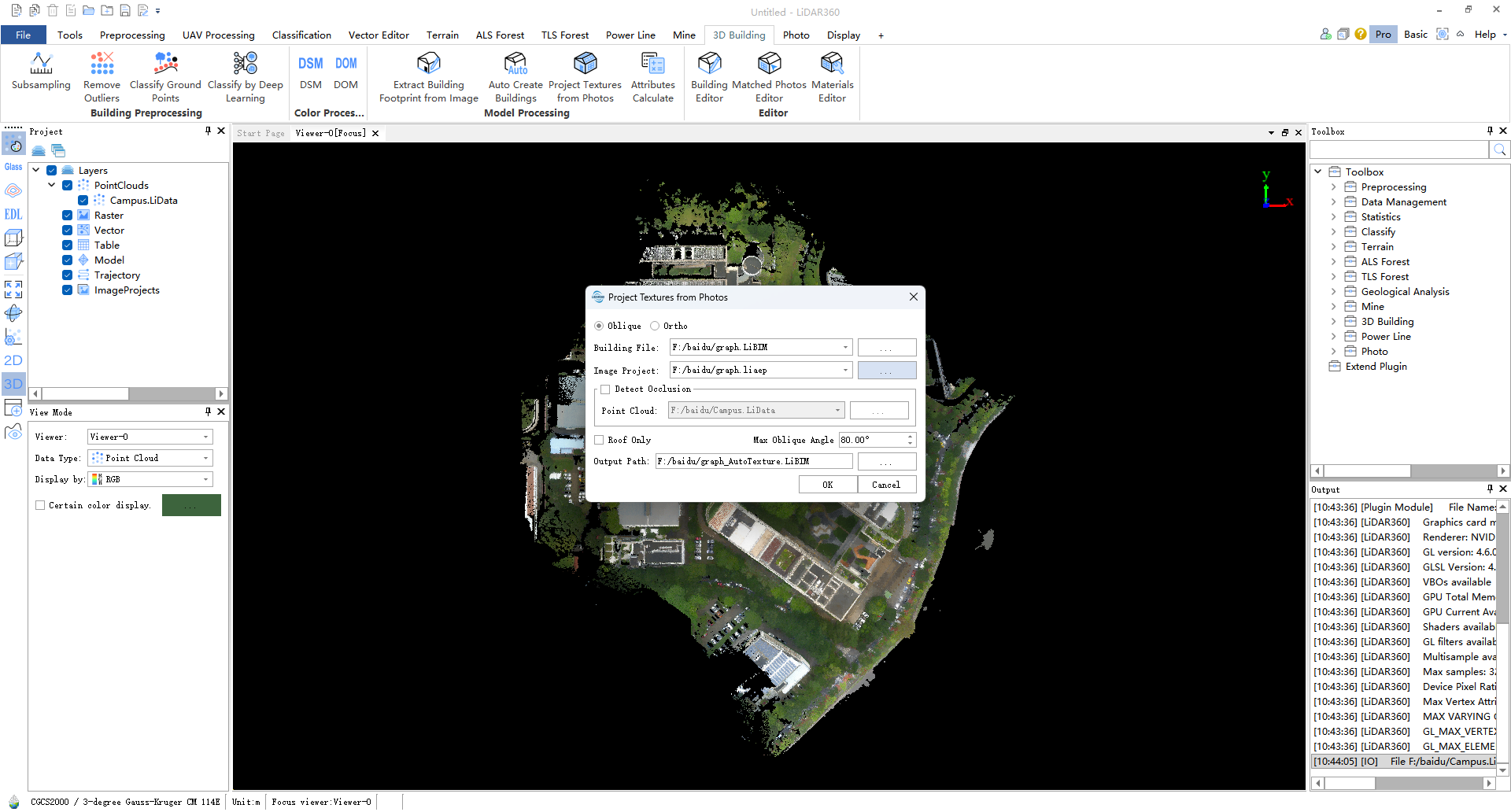

④ 斜め画像によるテクスチャマッピング
- 斜め撮影画像をインポートし、LiDAR360で空中三角測量を実行して、.ligeoを出力します - 三角測量結果を読み込み、「3D Building」→「Project Textures from Photos」をクリックします - テクスチャをマッピングする建物モデルと画像プロジェクトを選択し、出力パスを設定して「OK」をクリックします

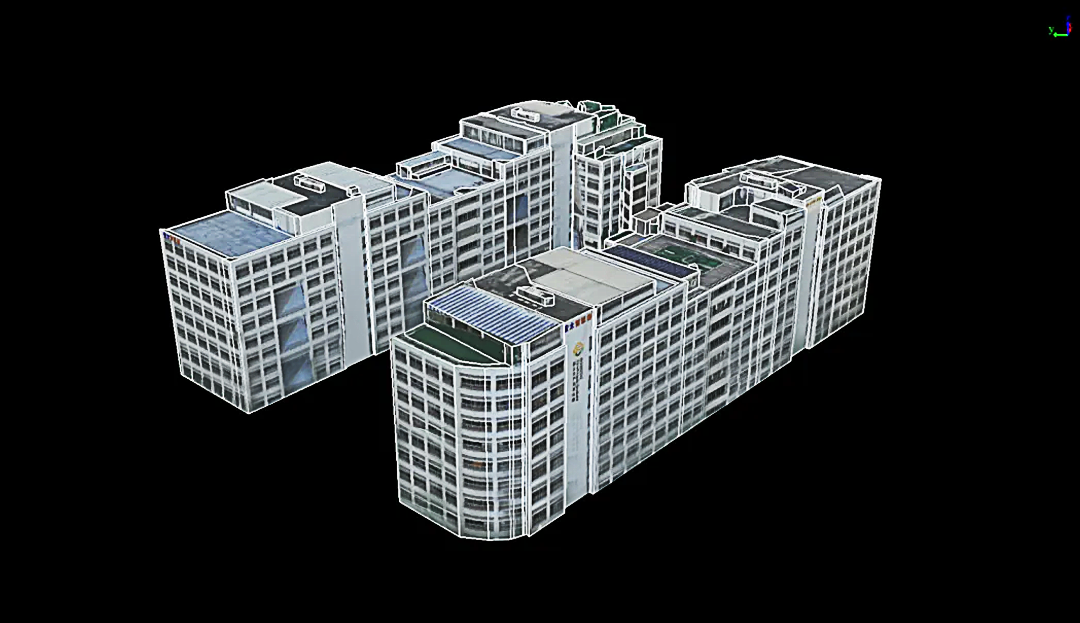

⑤ 最終成果
編集、可視化、解析にすぐに使用できる、高精度でテクスチャ付きの建物モデル
その重要性
LiAir H600とLiDAR360の高い効率性により、建物モデリングはもはや終わりのない手作業ではありません。 建物モデリングで直面した最大の課題は何ですか？👉 時間のかかる手動編集でしょうか、それともデータ処理のボトルネックでしょうか？ぜひコメントでご経験を共有してください。より効率的な3Dワークフローについて、皆さまと意見交換できることを楽しみにしています！ LiAir H600(https://www.greenvalleyintl.com/LiAirH600)とLiDAR360(https://www.greenvalleyintl.com/LiDAR360)について詳しく知り、ワークフローを今すぐ高速化する方法をご確認ください。
